Y-HG1型冶金设备标准液压缸

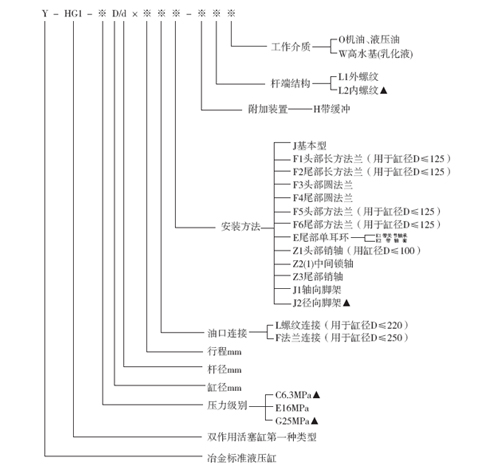

型号说明
...

产品名称：Y-HG1型冶金设备标准液压缸
Y-HG1 型冶金设备标准液压缸
型号说明

注：1、安装连接形式除中间销轴需在型号上注明的具体尺寸外，其余按表上符号填写即可，外连接尺寸
　　　请参考表5~7，尺寸1应符合附表1的规定。
　　2、如需要间隙缓冲请填写H符号，如不填H符号则按无缓冲交货。

技术规格

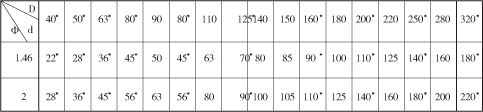

表1　缸径D、杆径d系列

注：表中“*”符号为 ISO6020/1标准缸径D与杆径d,请优先选用。

表2 油口系列

注：1、此油口尺寸根据活塞油口最高流速V6取5m/sec而定。
　　2、缸径D≥250油口采用对开式法兰结构。

各种安装形式，在额定压力下的允许最大行程S(见表3)

S1－头部法兰式或轴向脚架安装，杆端带耳环。
S2－头部法兰式或轴向脚架安装，杆端不带耳环。
S3－尾部法兰安装，杆端带耳环。
S4－尾部法兰安装，杆端不带耳环。
S5－尾部销轴或尾部单耳环安装，杆端带耳环。
S6－头部销轴安装，杆端带耳环。
S7－中间销轴安装，杆端带耳环。

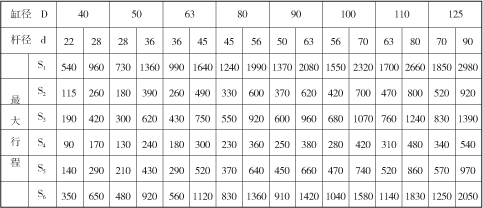

表3 最大行程

注：表中数字是按稳定性计算的最大行程，超出此表范围均为非标准，需设计者自行保证稳定性。

表4 行程系列

本系列采用ISO4393液压传动- 缸-活塞行程的基本系列，请优先选用。

外形及安装连接尺寸
基本型安装连接尺寸图表? Y-HG1-ED/×※※J-※L1※
