DYHQ系列电液动回转器（转角器）

特　点

　　1、实现机、电、液、仪一体化，可远距离控制、中央调度室监控和微机控制。
　　2、电动执行机构（电动头）由蜗杆传动、弹簧力矩控制、机械磨损大、力矩经常失灵，不易调
整，过载烧电机，操作不方便，而回转液压传动，过载溢流保护、无级调整、运行平稳、力矩较大、任
意锁定，配置不同的仪器，仪表可实现管道内衡流控制。
　　3、采用全封闭结构，不漏油、不吸尘、不吸水、内部不锈蚀，使用寿命长，适应各种非高温（120℃
以下）的恶劣环境使用。
　　4、特别是风门选用DYHQ-C型可任意调节不同角度，调节风量大小比双行程气动执行机构、电动
执行机构操作简便、可靠。
　　5、在电控部分，电动头是由多组接线端子、二级管、继电器等复杂的电子元件组成，质量不稳定，
在金属、煤炭等大气污染恶劣的环境中使用容易使之失灵，而回转器结合液压特点采用进口全封闭集成
电路板，体积小，重量轻，启闭速度快。
　　6、液压缸两端设有机械调整机构，便于现场安装要求。
　　7、设有电动、手动装置，且无需切换任意操作，方便安装和停电时工作。

工作原理

　　DYHQ回转器是一种机、电、液、仪一体化的新型电液动力装置，它以液压缸为主体，由电动机、
油泵、油箱、滤油器、液压集成阀、转臂连杆组合的总成。
　　通过电机运转带动油泵，经液压集成阀即可使液压输出力和位移运动，带动转臂连杆产生0-90度、0-
120度间任意锁定。

产品型号编制规则
...

产品名称：DYHQ系列电液动回转器（转角器）
DYHQ型系列电液动回转器（转角器）

特　点

　　1、实现机、电、液、仪一体化，可远距离控制、中央调度室监控和微机控制。
　　2、电动执行机构（电动头）由蜗杆传动、弹簧力矩控制、机械磨损大、力矩经常失灵，不易调
整，过载烧电机，操作不方便，而回转液压传动，过载溢流保护、无级调整、运行平稳、力矩较大、任
意锁定，配置不同的仪器，仪表可实现管道内衡流控制。
　　3、采用全封闭结构，不漏油、不吸尘、不吸水、内部不锈蚀，使用寿命长，适应各种非高温（120℃
以下）的恶劣环境使用。
　　4、特别是风门选用DYHQ-C型可任意调节不同角度，调节风量大小比双行程气动执行机构、电动
执行机构操作简便、可靠。
　　5、在电控部分，电动头是由多组接线端子、二级管、继电器等复杂的电子元件组成，质量不稳定，
在金属、煤炭等大气污染恶劣的环境中使用容易使之失灵，而回转器结合液压特点采用进口全封闭集成
电路板，体积小，重量轻，启闭速度快。
　　6、液压缸两端设有机械调整机构，便于现场安装要求。
　　7、设有电动、手动装置，且无需切换任意操作，方便安装和停电时工作。

工作原理

　　DYHQ回转器是一种机、电、液、仪一体化的新型电液动力装置，它以液压缸为主体，由电动机、
油泵、油箱、滤油器、液压集成阀、转臂连杆组合的总成。
　　通过电机运转带动油泵，经液压集成阀即可使液压输出力和位移运动，带动转臂连杆产生0-90度、0-
120度间任意锁定。

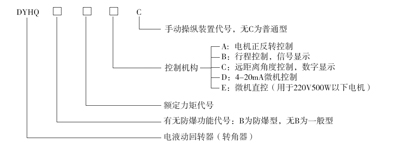

产品型号编制规则

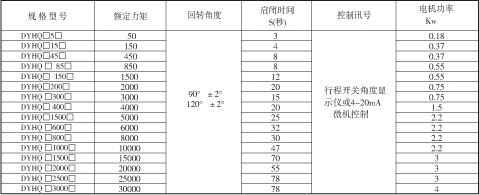

主要技术参数

注：用户如需表中未列出的特殊要求，可按用户要求设计制造。

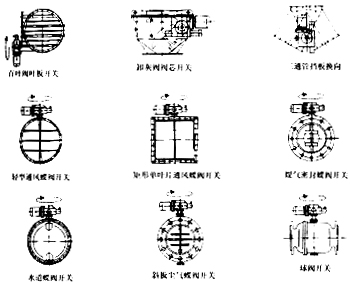

附：电液动回转器典型应用图例

订货须知
1、用户在订货时，须注明产品种类、型式、力（或力矩）、速度、行程和使用位置等基本参数，缺一不可。
如有特殊需求亦请说明。
2、电气控制部分均由用户自行解决、样本中所列电气控制电路，仅供参考。
3、安装、使用、维修等事项，请参见产品使用说明书（随货同行）。
4、产品发出6个月后，确因本公司制造问题，本厂实行三包，并供应配件。
